平山代理日本MISUMI米思米直线导轨C-SER45-520详询韩小姐电/微15136225125/0371-86621309
日期：2026-09-03 17:12
浏览次数：0
摘要：日本MISUMI米思米直线导轨C-SER45-520详询韩小姐电/微15136225125/0371-86621309
日本MISUMI米思米直线导轨C-SER45-520
日本MISUMI米思米直线导轨C-SER45-520
日本MISUMI米思米直线导轨C-SER45-520详询韩小姐电/微15136225125/0371-86621309
日本MISUMI米思米直线导轨C-SER45-520
日本MISUMI米思米直线导轨C-SER45-520
使用温度：-20~80°C此产品无表面处理，务必采取防锈措施。经济型产品和米思米品的安装尺寸一样。L尺寸定型G尺寸和固定型G尺寸不一样，需要单独计算

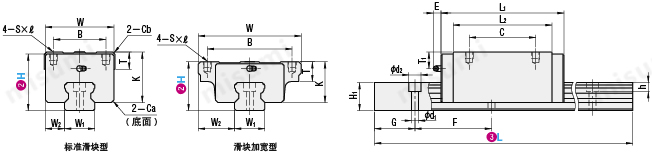

规格表
■长度定型
L尺寸( )内尺寸为双滑块型的短滑轨长度。
| 型式 |
 H
|
 L
|
滑块尺寸 | 导轨尺寸 | ||||||||||||||||||
 TYPE
|
W | L1 | B | C | S×ℓ | L2 | K | T | Cb | 油嘴 | H1 | W1 | W2 | Ca | 沉孔 | F | ||||||
| 单滑块 | 双滑块 | 安装孔 | E | T1 | d1×d2×h | |||||||||||||||||
| 标准滑块型 | C－SERL | C－SE2RL | 30 | 230～1950(230) | 44 | 98 | 32 | 50 | M5×5 | 78 | 25.4 | 8.2 | 0.5 | M4×0.7 | 14 | 6.5 | 16.5 | 20 | 12 | 0.5 | 6×9.5×8.5 | 60 |
| 40 | 230～1950(230) | 48 | 109 | 35 | 50 | M6×6.5 | 88 | 34.2 | 12.15 | 1 | M6×1 | 14 | 11.5 | 20 | 23 | 12.5 | 0.9 | 7×11×9 | 60 | |||
| 45 | 290～1950(290) | 60 | 131 | 40 | 60 | M8×10 | 105 | 38 | 11 | 1 | M6×1 | 14 | 11 | 23 | 28 | 16 | 1 | 9×14×12 | 80 | |||
| 滑块加宽型 | C－SEWTL | C－SE2WTL | 30 | 230～1950(230) | 63 | 98 | 53 | 40 | M6×10 | 78 | 25.4 | 10 | － | M6×1 | 14 | 6.5 | 16.5 | 20 | 21.5 | 0.5 | 6×9.5×8.5 | 60 |
| 36 | 230～1950(230) | 70 | 109 | 57 | 45 | M8×12 | 88 | 30.2 | 12 | － | M6×1 | 14 | 7.5 | 20 | 23 | 23.5 | 0.9 | 7×11×9 | 60 | |||
| 42 | 290～1950(290) | 90 | 131 | 72 | 52 | M10×15 | 105 | 35 | 15 | － | M6×1 | 14 | 8 | 23 | 28 | 31 | 1 | 9×14×12 | 80 | |||
L尺寸( )内尺寸为双滑块型的短滑轨长度。
