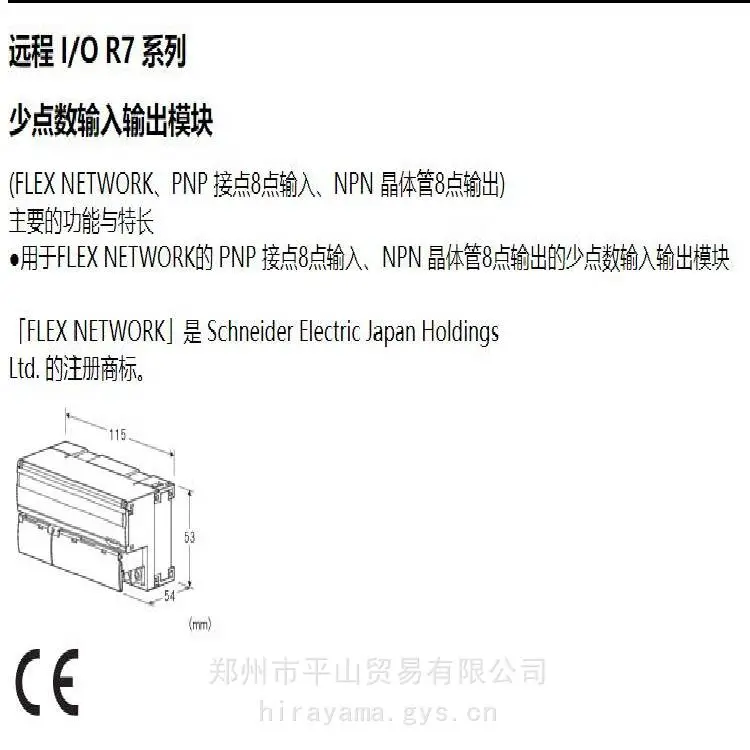

远程 I/O R7 系列

少点数输入输出模块

(FLEX NETWORK、PNP 接点8点输入、NPN 晶体管8点输出)
主要的功能与特长
●用于FLEX NETWORK的 PNP 接点8点输入、NPN 晶体管8点输出的少点数输入输出模块


输入规格

公共端: 负公共端 (PNP)、8点/公共端
可同时接通的输入点数: 无限制 (24V DC时)
额定输入电压: 24V DC±10%、纹波系数为5%p-p以下
ON电压/ON电流: 15V DC以上 (输入端子的X0～X7与COM间)
/3.5mA以上
OFF电压/OFF电流: 5V DC以下 (输入端子的X0～X7与COM间)
/1mA以下
输入电流: 5.5mA以下/点 (24V DC时)
输入电阻: 约4.4kΩ
ON延迟时间: 2.0ms以下
OFF延迟时间: 2.0ms以下

输出规格

公共端: 负公共端 (NPN)、8点/公共端
可同时接通的输出点数: 无限制 (24V DC时)
额定负载电压: 24V DC±10%
额定输出电流: 0.25A/点、2.0A/公共端
残留电压: 1.2V以下
漏电流: 0.1mA以下
ON延迟时间: 0.5ms以下
OFF延迟时间: 1.5ms以下
(连接感应负载 (螺线管等) 时，请并列连接二极管与负载。)

设置规格

消耗电流
・直流电源: 约50mA
使用温度范围: -10～+55℃
存放温度范围: -20～+65℃
使用湿度范围: 30～90%RH (无冷凝)
使用大气条件: 无腐蚀性气体和严重尘埃
安装: DIN导轨安装 (35mm导轨)
重量: 约200g

性能

绝缘电阻: 100MΩ以上/500V DC
隔离强度: 输入输出－FLEX NETWORK－供电电源－FG间
1500V AC　1分钟

适用标准

EU指令:
电磁兼容指令（EMC指令）
EMI EN 61000-6-4
EMS EN 61000-6-2
RoHS指令
