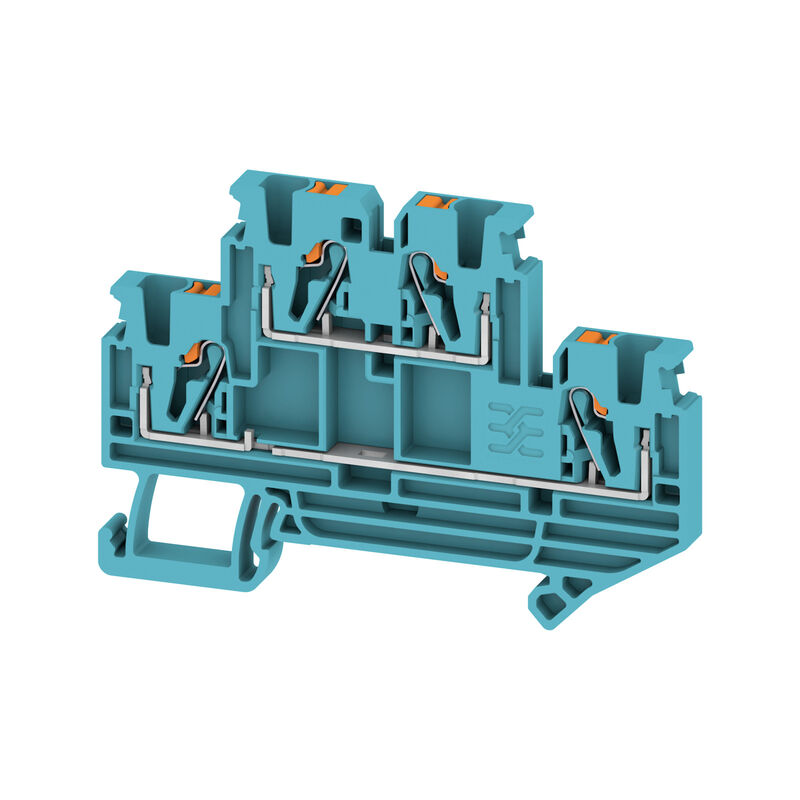

产品名称：德国Weidmüller魏德米勒指直通型接线端子B2T2.5NBL

德国Weidmüller魏德米勒     直通型接线端子, PUSH IN, 2.5, 500, 22, 蓝色     B2T 2.5N BL   电/微 详询15713876121

通用订货数据
版本
直通型接线端子, PUSH IN, 2.5, 500, 22, 蓝色
订货号
3075960000
类型
B2T 2.5N BL
GTIN (EAN)
4099987079891
数量
50 PC

尺寸和重量
深
50 mm
深度 (英寸)
1.968 inch
深度（含 DIN 导轨）
50.5 mm
高度
72 mm
高度 (英寸)
2.835 inch
宽度
5.1 mm
宽度 (英寸)
0.201 inch
净重
11.48 g

温度
存储温度
-25 °C...55 °C
环境温度
-5 °C…40 °C
*小持续工作温度
-50 °C
*大持续工作温度
120 °C

环保产品合规
RoHS 合规状态
合规，无例外
REACH SVHC
不超过 0.1 wt% 的高度关注物质 (SVHC)

材料参数
基础材料
PA 66
颜色编码
蓝色
触发元件颜色
橙色
阻燃等级符合 UL 94
V-0

系统特征值
必须的端板
是
电位数量
2
层数
2
每层压接点数量
2
层，内部桥接
无
PE联接
无
安装导轨已装备
TS 35
N功能
无
PE 功能
无
PEN功能
无

其它技术参数
可卡装
无
固定类型
卡入
安装指导
导轨安装
安装方式
TS 35
带锁销
无
开放端
右方
防爆版
是

可压接导线 (其它联接)
其他联接方式的接口类型
PUSH IN

可压接导线 (额定联接)
剥线长度
10 mm
压接范围，*大
2.5 mm²
压接范围，*小
0.5 mm²
导线*大压接面积 AWG
AWG 14
导线*小压接面积 AWG
AWG 20
导线连接截面积，单股硬导线，*大
2.5 mm²
导线连接截面积，单股硬导线，*小
0.5 mm²
导线连接截面积，多股细导线，带管状端头 DIN 46228/1，*大
2.5 mm²
导线连接截面积，多股细导线，带管状端头 DIN 46228/1，*小
0.5 mm²
导线连接截面积，多股细导线，带管状端头 DIN 46228/4，*大
2.5 mm²
导线连接截面积，多股细导线，带管状端头 DIN 46228/4，*小
0.5 mm²
接线截面积，多股线，*大
2.5 mm²
接线截面积，多股线，*小
0.5 mm²
接线截面积，多股细导线，*小
0.5 mm²
*大压接面积 软导线
2.5 mm²
*小多股导线接线截面积
0.5 mm²
测量规 按照 60 947-1 标准
A3
联接点数量
4
联接类型
PUSH IN
联接类型 2
PUSH IN
螺丝刀口尺寸
0.6 x 3.5 mm
连接方向
上方

通用的
安装导轨已装备
TS 35
安装指导
导轨安装
导线*大压接面积 AWG
AWG 14
导线*小压接面积 AWG
AWG 20
标准
IEC 60947-7-1

额定数据
额定横截面
2.5 mm²
额定电压
500 V
额定直流电压
500 V
额定电流
22 A
*大电流
22 A
标准
IEC 60947-7-1
体积电阻率符合 IEC 60947-7-x 标准
1.33 mΩ
额定浪涌电压
6 kV
功率损耗符合 IEC 60947-7-x
0.77 mW
污染等级
3
过压等级
III

额定数据（UL）
UR 证书号
E60693
*大导线尺寸 工厂接线 (UR)
12 AWG
*大导线尺寸 现场接线 (UR)
12 AWG
*小导线尺寸 工厂接线 (UR)
20 AWG
*小导线尺寸 现场接线 (UR)
20 AWG
电压大小 B (UR)
300 V
电压大小 C（UR）
150 V
电压大小 D（UR）
300 V
电流 大小 B (UR)
20 A
电流 大小 C (UR)
20 A
电流 大小 D (UR)
10 A
